膜片压力表的作用和结构

发布日期:2021-05-28 作者: 点击:

膜片压力表适用于测量无爆炸危险、不结晶、不凝固、有较高粘度,但对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力。


膜片压力表用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。


一、耐腐蚀性能取决于膜片材料如何:


1.不锈钢耐腐膜片压力表的导压系统和外壳等均为不锈钢,具有较强的耐腐蚀性能。主要用于化学、石油、纺织工业对气体、液体微小压力的测量,尤其适用于腐蚀性强、粘稠介质(非凝固非结晶)的微小压力测量。


2.耐震膜片压力表内部充灌阻尼液和配套缓冲装置,具有良好的耐震性能。在被测介质的压力有强烈脉冲变化或压力冲击和在生产工艺中经常突然卸荷的场合,以及环境震动较大的场所中,耐震膜片压力表都能稳定进行测量。


耐腐耐震膜片压力表则兼耐腐膜片压力表及耐震膜片压力表二者的特性。

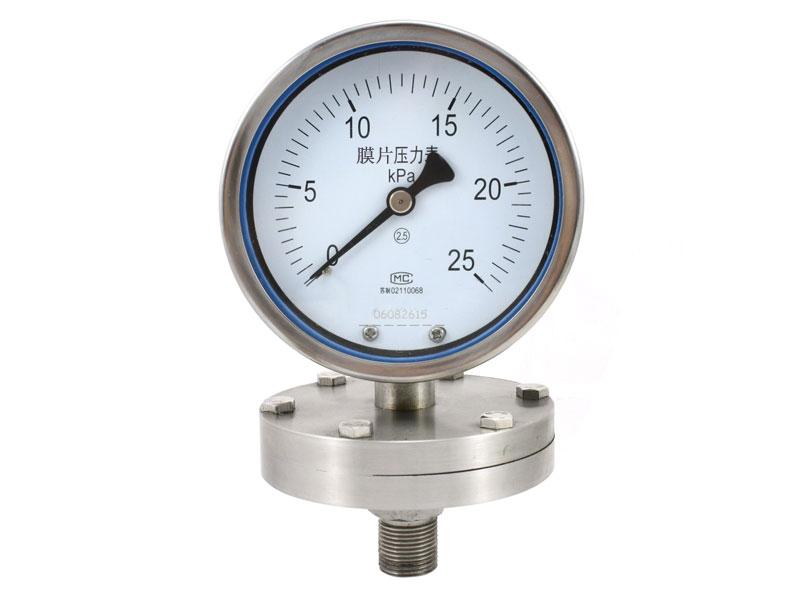

    膜片压力表

二、膜片压力表结构原理:


1.仪表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮传动机构、指针和度盘)和外壳(包括表壳和罩圈)等组成。仪表外壳为防溅结构,具有较好的密性,故能保护其内部机构免受污秽浸入。


2.仪表的作用原理是基于弹性元件(测量系统上的膜片)变形。在被测介质的压力作用下,迫使膜片产生相应的弹性变形——位移,借助连杆组经传动机构的传动并予放大,由固定于齿轮上的指针将被测值在度盘上指示出来。
